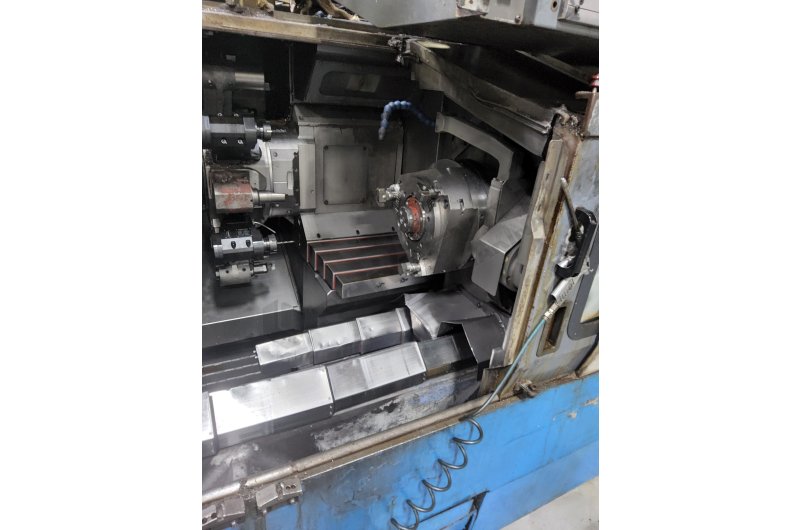

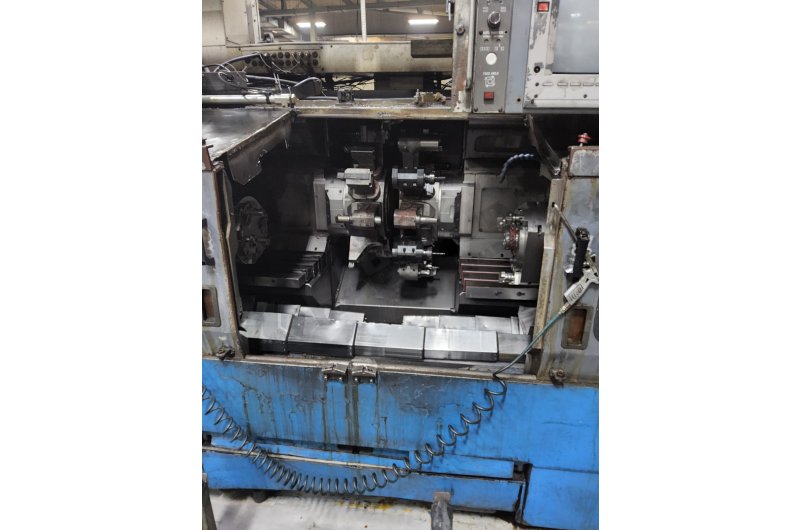

Mazak Multiplex 630 C Eksen Çift Taret ve Ayna CNC Torna ve Yük.

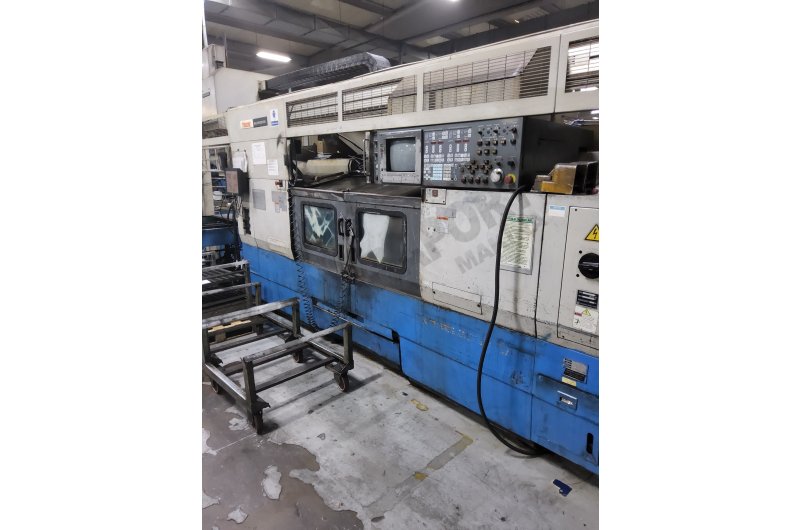

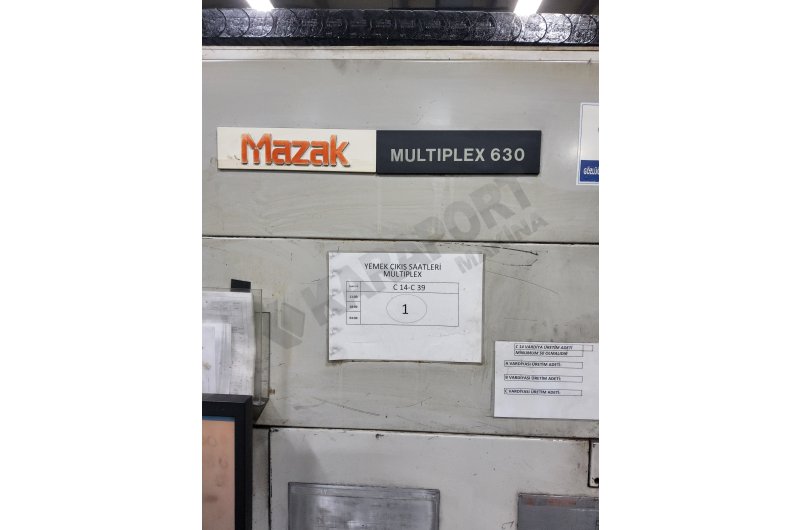

Mazak Multiplex 630 C Eksen Çift Taret ve Ayna CNC Torna ve Yükleme Robotu
Yılı : 1997
Teknik Özellikler:
KAPASİTE (1.AYNA&2.AYNA)
Maksimum çevirme çapı 560 mm
Maksimum araba üstü çevirme çapı 560 mm
Standart tornalama çapı 260 mm
Maksimum çubuk işleme çapı 77 mm
Maksimum işleme boyu 650 mm
İki iş mili merkezleri arası uzaklığı 1.040 mm
İŞ MİLİ HIZI
Maksimum 3000 dev/dak
Minimum 35 dev/dak
Hız kademesi Kademesiz
İş mili normu A2-8
İş mili delik çapı 88 mm

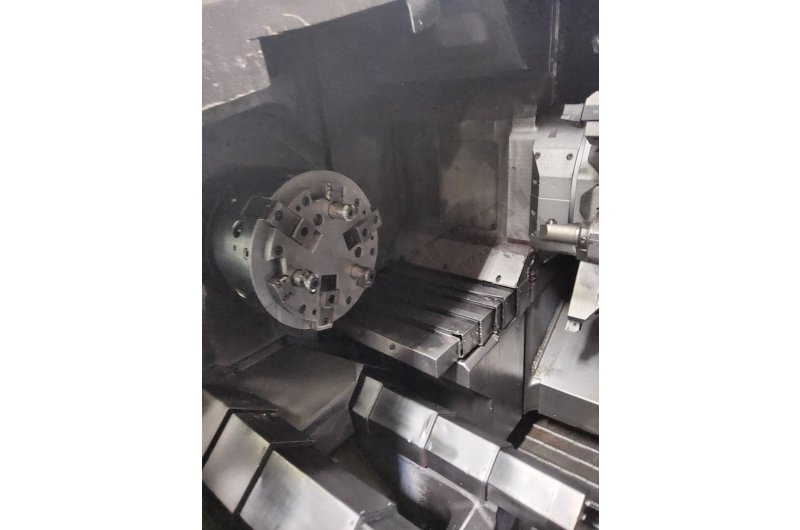

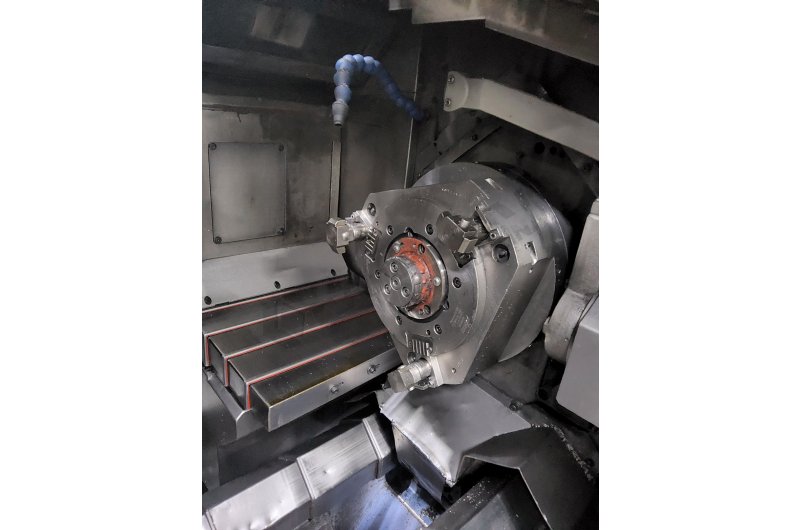

AYNA ÖZELLİKLERİ (1.AYNA&2.AYNA)
Ayna çapı 254 mm
Ayna ayak stroku 8,8 mm
Ayna ağırlığı 34,1 kg
Ayna silindiri S2091-15Y
Silindir stroku 19 mm

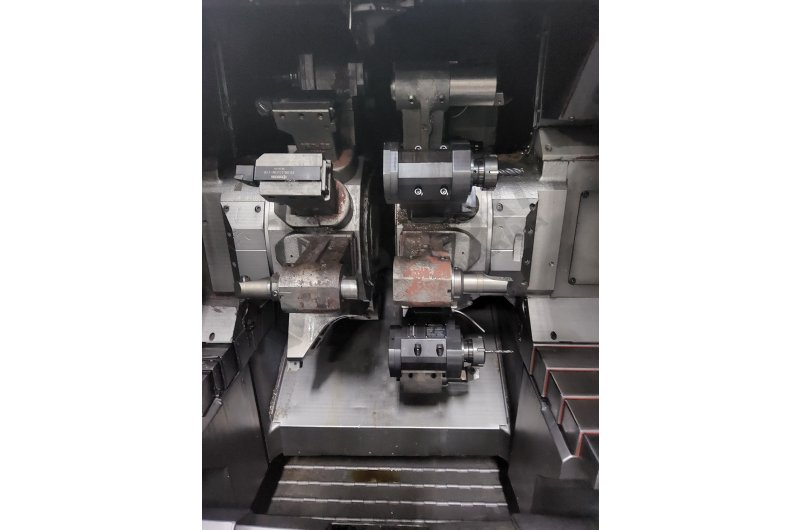

TARET
Taret adedi 2
Taret üstünde istasyon adedi 12
Takım tutucu bağlama metodu MAZAK VDI
Takım indeksleme zamanı (tek takım/tam tur) (sn) 0,9 / 2,2
Tahrikli takım hızı
Maksimum 1.500 dev/dak / Minimum 90 dev/dak
Hız kademesi Kademesiz
Tornalama kater kalınlığı 25 mm
Tornalama kater boyu kalınlığı 150 mm
Delik kater tutucusu maksimum bağlama çapı 50 mm
Tahrikli takım kapasitesi
Maksimum matkap çapı 23 mm
Maksimum parmak freeze çapı 22 mm
Maksimum alın freezesi çapı 80 mm
Maksimum klavuz çapı M16
Ana iş mili
30 dakika değeri 22,0 kW
Sürekli değeri 19,5 kW
Tork değeri 490 Nm
Tahrikli takım
10 dakika değeri 7,5 kW
Tork değeri 94 Nm
EKSEN HAREKETLERİ
X - Ekseni (1.ayna&2.ayna) 310 mm
Z - Ekseni (1.ayna) 605 mm
Z - Ekseni (2.ayna) 605 mm
Hızlı Hareket
X - Ekseni (max) 24 m/dak
Z - Ekseni (max) 24 m/dak
C - Ekseni (max) 100 dev/dak
Kesme Hızları
X - Ekseni (max) 5 m/dak
Z - Ekseni (max) 5 m/dak
C - Ekseni (max) 100 dev/dak
SOĞUTMA SİSTEMİ
Tank adedi 2
Tank kapasitesi (Toplam) 490 lt
Soğutma pompası
Güç 0,40 kW
Basınç 2,2 kg/cm2
Akış hızı 20 dev/dak
ELEKTRİKSEL GÜÇ İHTİYACI
30 dakika değeri 92 kVA
Sürekli değeri 82 kVA
HAVA İHTİYACI
Basınç 5 kg/cm2
Akış hızı 250 dev/dak
MAKİNA BOYUTLARI
Boy 2.330 mm
Yükseklik 1.945 mm
Genişlik 4.495 mm
Ağırlık 11.000 kg
Tornalama çapı: 310 mm
Tornalama boyu : 650 mm
10 inç ayna
Fener mili devri 3500 rpm
Çift ayna
Çift taret (2 x 12)
C Eksen
Canlı takım

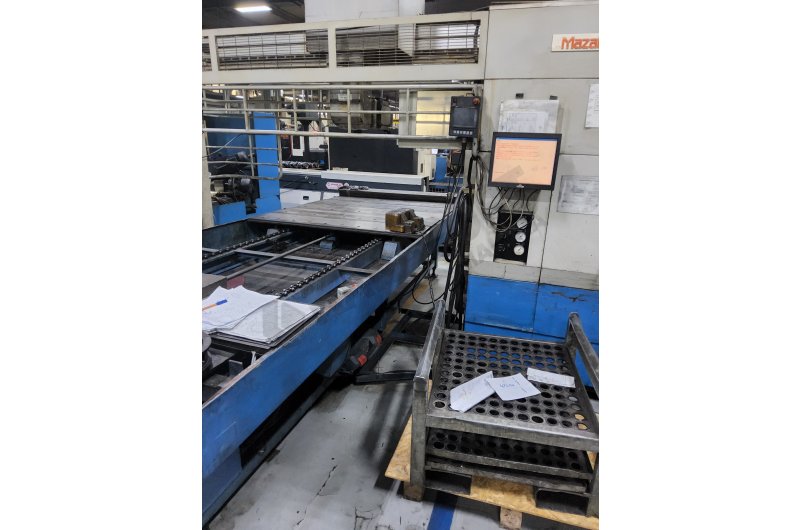

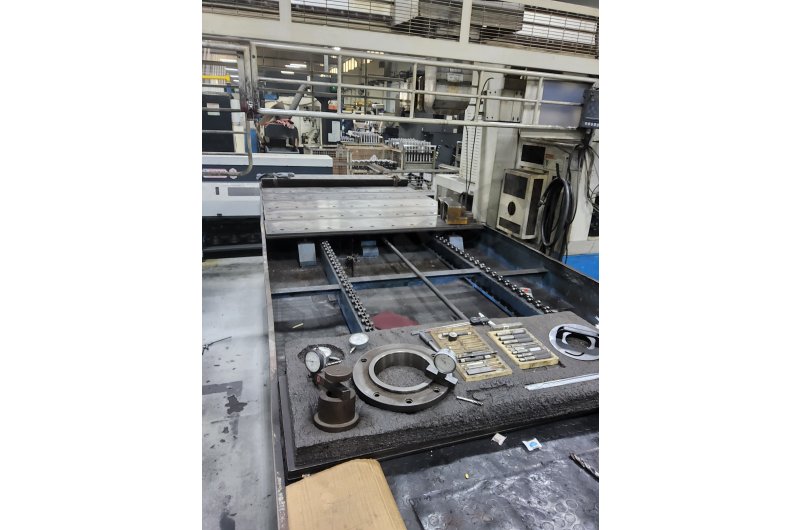

Otomatik parça yükleme robotu
Makine ağırlığı 11000 kg
Makine Türkiye’dedir.
